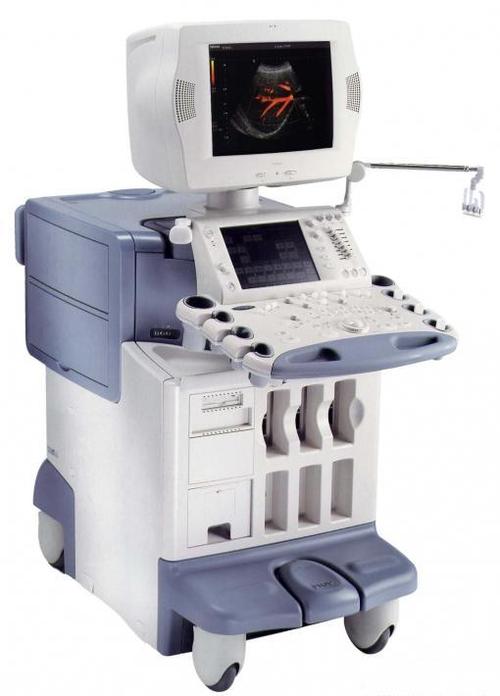

通常由探头（相控阵、线阵、凸阵、机械扇扫、三维探头、内窥镜探头等）、超声波发射/接收电路、信号处理和图像显示等部分组成。利用超声多普勒技术和超声回波原理，同时进行采集血流运动、组织运动信息和人体器官组织成像的设备。

用于超声成像、测量与血流运动信息采集供临床超声诊断检查使用。其中探头可经食道、血管内、术中经人体内部组织，和/或用于超声导航等领域。

一、彩色多普勒超声一般是用自相关技术进行多普勒信号处理，把自相关技术获得的血流信号经彩色

便携式彩超

便携式彩超

编码后实时地叠加在二维图像上，即形成彩色多普勒超声血流图像。由此可见，彩色多普勒超声（即彩超）既具有二维超声结构图像的优点，又同时提供了血流动力学的丰富信息，实际应用受到了广泛的重视和欢迎，在临床上被誉为“非创伤性血管造影”。其主要优点是：

①能快速直观显示血流的二维平面分布状态。

②可显示血流的运行方向。

③有利于辨别动脉和静脉。

④有利于识别血管病变和非血管病变。

⑤有利于了解血流的性质。

⑥能方便了解血流的时相和速度。

⑦能可靠地发现分流和返流。

⑧能对血流束的起源、宽度、长度、面积进行定量分析。

二、彩超采用的相关技术是脉冲波，对检测物速度过高时，彩流颜色会发生差错，在定量分析方面明显逊色于频谱多普勒，现今彩色多普勒超声仪均具有频谱多普勒的功能，即为彩色──双功能超声。

三、彩色多普勒超声血流图（CDF）又称彩色多普勒超声显像（CDI），它获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以区别。双功多普勒超声系统，即是B型超声图像显示血管的位置。多普勒测量血流，这种B型和多普勒系统的结合能更精确地定位任一特定的血管。

1．血流方向 在频谱多普勒显示中，以零基线区分血流方向。在零基线上方者示血流流向探头，零基线以下者示血流离开探头。在CDI中，以彩色编码表示血流方向，红色或黄色色谱表示血流流向探头（热色）；而以蓝色或蓝绿色色谱表示血流流离探头（冷色）。

2．血管分布CDI显示血管管腔内的血流，因而属于流道型显示，它不能显示血管壁及外膜。

3．鉴别癌结节的血管种类 用CDI可对肝癌结节的血管进行分类。区分其为结节周围绕血管、给节内缘弧形血管。结节的流人血管、结节内部血管及结节流出血管等。
